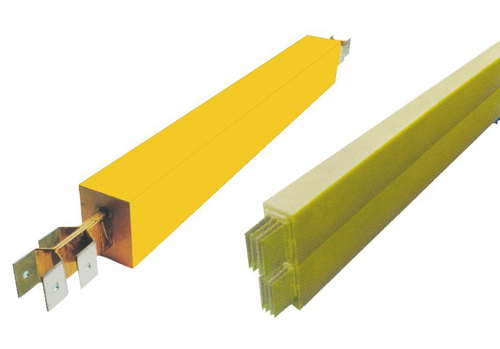

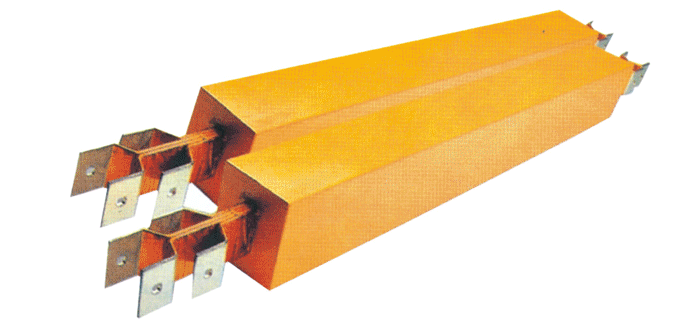

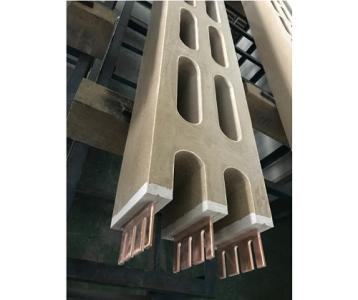

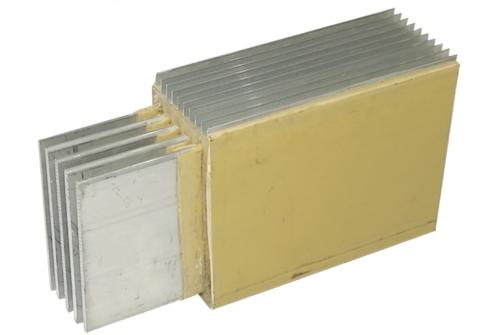

一、产品简介:
防水型母线槽是无金属外壳母线槽,采用特殊的复合树脂和定量特选的混合材料相混合制成高性能的绝缘材料,将铜母线直接浇注密封。不存在空气间隙,无烟囱效应,母线毛刺或过载不会引起短路。
二、使用范围:
FSC系列防水型母线槽适用于额定电压750V以下,额定工作电流250-7500A,频率50-60Hz的输配电系统。

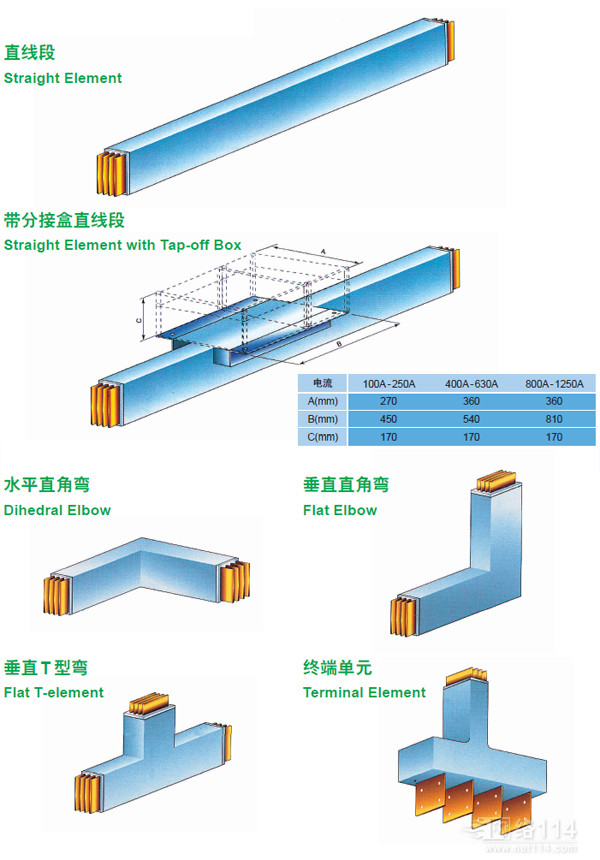

三、结构性能:
1、 防水型母线槽采用合理的“三明治”相线紧密叠压结构设计,使母线槽外形更加紧凑,体积更小,并增加了母线系统的动热稳定性,使母线具有阻抗低,电压降低的优点。
2、 外壳采用不饱和聚酯树脂加石棉等无机材料整体浇注而成,树脂中添加光稳定剂和阻燃剂。也可加装金属外壳,增加了母线系统的抗冲击能力和使用寿命。
3、 使用“Y”型专用防水性接头,连接可靠方便。
四、绝缘配置:
FSC系列防水型母线槽绝缘介质主要采用高级绝缘材料——聚酯亚胺,绝缘等级为H级,绝缘老化寿命50年以上,为现行实用绝缘材料中性能最佳产品。

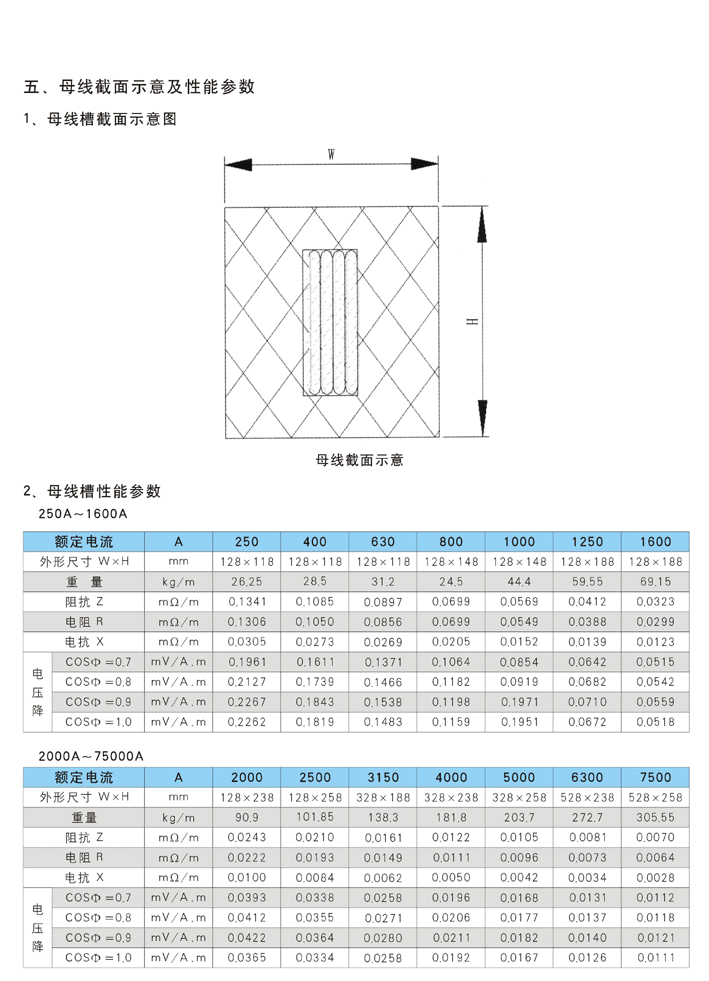

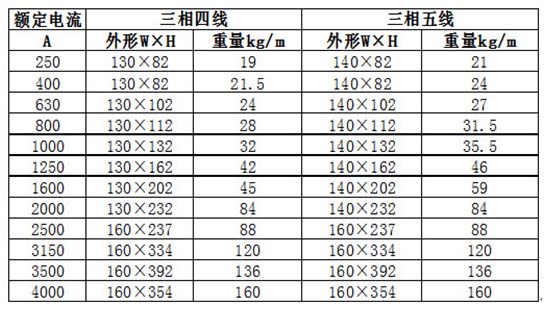

五、主要技术参数:

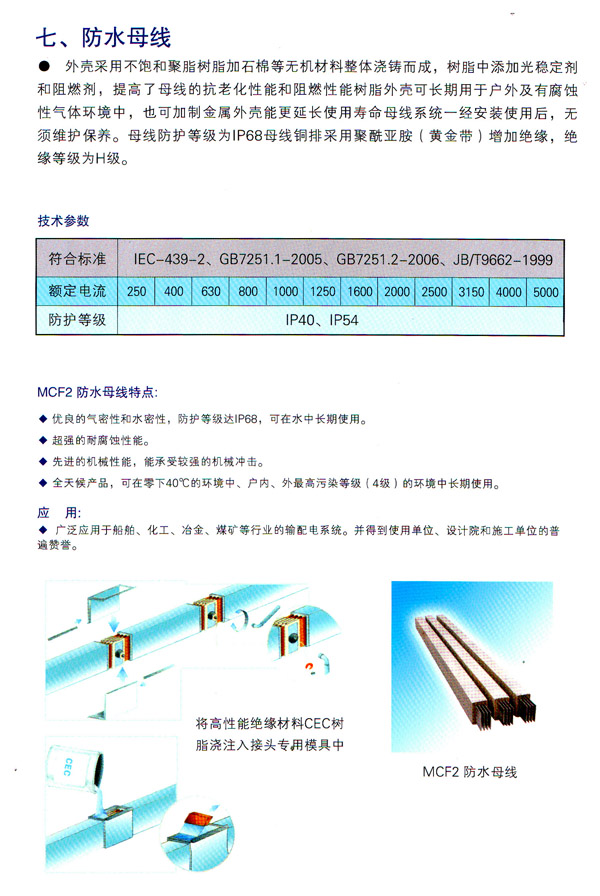

1、 防水型母线槽防护等级为IP67,可防止海浪冲击以及长时间沉水安全实用,适用于户外,水底及有腐蚀气体的使用环境,母线槽一经正常安装使用,无须维修保养。
2、 母线系统能承受3750V工频耐压,历时1min无击穿和闪络现象。
3、 母线系统在长期接通额定电流工作时,其温升不超过:连接端子:60K,金属外壳:30K,槽内绝缘件表面:40K。

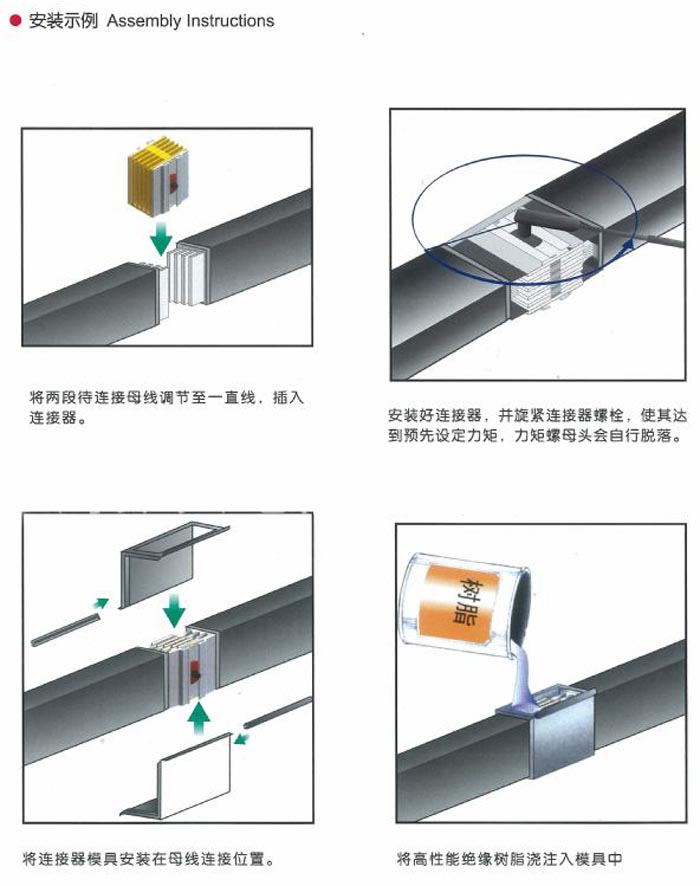

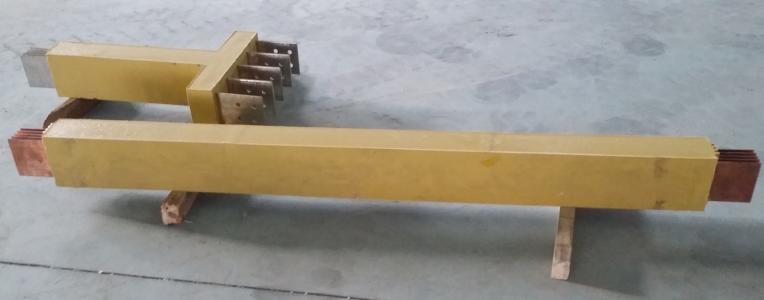

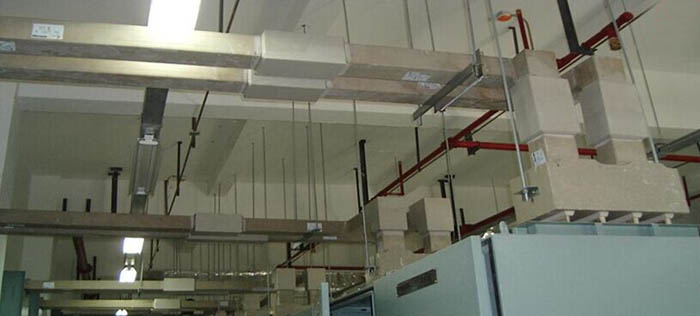

现场安装图:
◆ 阻燃性能:阻燃型母线槽,在试验标准条件下,火焰温度大于815℃供火时间 40min,试验结果合格。
◆ 耐火性能:耐火型母线槽,在试验标准条件下,火焰温度980~1040℃,供火 时间90min,试验结果合格。
◆ 阻燃或耐火性能克服了普通母线槽性能的不完善,阻燃或耐火与电缆相类似, 推荐用于希望控制延燃或在火灾中保持通电的极重要使用场合。
◆ 分接单元额定电流:断路器插接箱额定电流为63~630A; 熔断器插接箱额定电流为50,100,250,400,630A。
◆ 防护等级:符合规定检测,其外壳防护等级达到IP43要求。
◆ 插接箱插接装置:有插爪式和螺栓连接插脚式,插拔50次试验,灵活性及温升 试验合格。
◆ 导体母排温升:不超过允许值60℃母线连接头铜母排处、插接箱插爪与铜母排 插接处(或螺栓连接的铜插脚处)等关键部位均温升试验合格。 周围空气温度达40℃时,铜母排最高温度小于等于100℃。
